Tipos de Topologias

Topologia en Anillo Doble

Definición:
una topologia en anillo doble como su nombre lo indica en vez de solo tener un anillo tiene dos anillos concentricos para trasmitir informacion,donde cada host de la red esta conectado a ambos anillos,aunque los dos anillos no estan conectados directamente entre si.es analoga a la topologia de anillo,con diferencia de que,para incrementar la confiabilidad y flexibilidad de la red,hay un sgundo anillo redundante que conecta los mismos dispositivos.

Función:
La topologia de anillo doble es que cada anillo trabaja por si mismo(es decir,actua de forma independiente),para que si uno de los dos sufre algun tipo de daño el otro sigue trabajando y cumpla la funcion de transmitir la informacion sin verse afectado por la falta de el otro anillo.

Caracteristicas

• Un Anillo primario:es similar al anillo principal de un token Ring
• Un Anillo secundario :es similar I Anillo de backup de token Ring
• Esta topologia de anillo doble tiene un limite maximo de 500 estaciones
• tambien tiene un a distancia que la separa de 2 Km entre estaciones y una distancia maxima total de 100 Km


Ventajas
• Es la de redundancia porque si falla el primer anillo queda el segundo.otra ventaja podemos mencionar que incrementa la confialidad y la flexibilidad de la red.

Desventajas

• muy comun que tiene la topologia de doble anillo es el costo ya que se duplica la infraesctructura necesaria

Lo que entendí :Que esta topologîa tiene dos host pero no están conectados directamente entre si cada uno trabaja por si mismo ya que si uno sufre daño el otro sigue funcionando pero también por su infraestructura es muy costosa

Red de Anillo

Red con topología de anillo.

Definicion:
Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación.
Funcion: En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

En un anillo doble (Token Ring), dos anillos permiten que los datos se envíen en ambas direcciones (Token passing). Esta configuración crea redundancia (tolerancia a fallos). Evita las colisiones.

Ventajas

• El sistema provee un acceso equitativo para todas las computadoras.
• El rendimiento no decae cuando muchos usuarios utilizan la red.
• Arquitectura muy sólida.
• Facilidad para la fluidez de datos.
• sistema operativo caracterizado con un unico canal

Desventajas

• Longitudes de canales (si una estación desea enviar a otra, los datos tendrán que pasar por todas las estaciones intermedias antes de alcanzar la estación de destino).
• El canal usualmente se degradará a medida que la red crece.
• Difícil de diagnosticar y reparar los problemas.
• Si se encuentra enviando un archivo podrá ser visto por las estaciones intermedias antes de alcanzar la estación de destino.
• La transmisión de datos es más lenta que en las otras topologías (Estrella, Malla, Bus, etc), ya que la información debe pasar por todas las estaciones intermedias antes de llegar al destino.

Caracteristicas

• El cable forma un bucle cerrado formando un anillo.
• Todos los ordenadores que forman parte de la red se conectan a ese anillo.
• Habitualmente las redes en anillo utilizan como método de acceso al medio el modelo "paso de testigo".

Lo que entendí :que es una topologia activa pero el cableado es mas complejo ya que solo esta formado por un solo anillo computadoras y cables

TOPOLOGIA JERÁRQUICA

Definición:Se desarrolla de forma similar a la topologia en estrella extendida pero en lugar de un lazar los hubs/switches en el sistema se enlaza con una computadora que controla el trafico de la topologia

Funcion:

Un sistema jerárquico no es más que una red cuya configuración obedece a un conjunto de reglas específicas, uno de los tipos de configuración considerados resulta ser la Red en árbol,que no es otra cosa que lo que denominamos estructura jerárquica.
Ventajas:Cableado punto a punto para segmentos individuales soportando por multitud de vendedores de software y hadware

Desventajas:Se requieren mucho cable la medida de cable de cada segmento viene determinada por el tipo de cable utilizado es mas difícil de configuración

Beneficios

1.Capacidad de Mantenimiento:Es fácil aislar y encontrar la fuente de los problemas de comunicación

2.Facilidad de Administracion: es facil de determinar en donde se deben de llevar a cabo las modificaciones

3.Seguridad: Facil definir politicas de acceso entre los segmentos de la red,de forma que solo puedan tener acceso a un determinado segmentos

4.Rendimiento:incrementa al emplear switch alto rendimiento en servicios donde el flujo de datos es mas intenso

5. Redundancia: se pueden emplear enlaces redundantes a traves de switch alternos o de respaldo

6.Escalabilidad:Es fácil agregar nuevos nodos a la red a traves de los dispositivos


Lo que entendí : Que esta es similar a la de extrella extendida ya que requiere mucho cable y es mas dificil su configuracion pero el sistema enlaza el trafico de la topologia

Topologia Híbrida

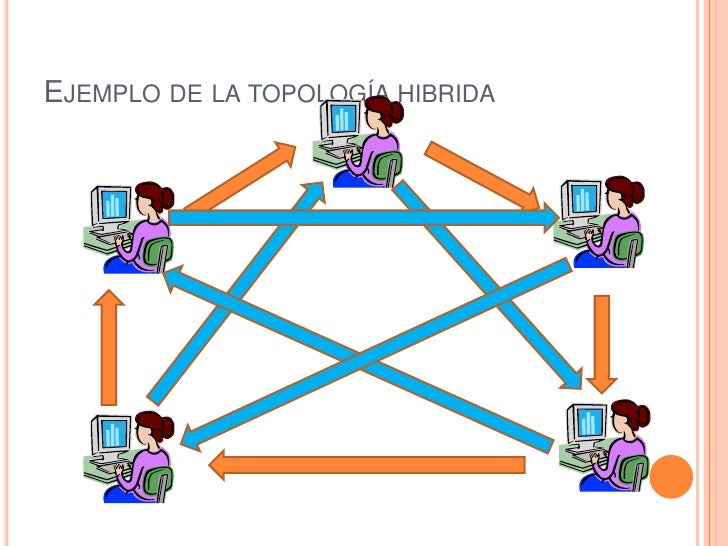

Definicion:La topología híbrida es una de las mas frecuentes y se deriva de la unión de varios tipos de topología de red de a que el nombre de Hibridas como Ejemplo detopologías híbridas serian: en árbol estrella estrella bus estrella etc.

Función:Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías mixtas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada.

Ventajas:

• Confiable: Tiene tolerancia a fallos que otras topologias.Una Topologia híbrida puede diagnosticar y asistir los fallos de manera eficiente

• Flexible:las topologias hibridas son flexibles y estan diseñadas para adaptarse a una variedad de entornos de red y necesidades

• Efectiva: es capaz de aprovechar las fortalezas de las topologias de otrros tipos e ignorar sus debilidades esto resulta en una red compleja que es mas eficiente y eficaz fue las topologias individuales

Desventajas

• Son Cara,difíciles de establecer y extender y resolver cuando se presentan problemas
• Requiere mas cableado entre sus nodos que otros tipos de redes
• requieren puntos o centros inteligentes de concentración
• los concentradores inteligentes  están diseñados para proporcionar aislamiento de fallos y procesamiento automáticos
• Constantemente escanean la red,recogen información sobre todos los nodos
• las redes híbridas de gran tamaño comúnmente requieren varios concentradores inteligentes

Caracteristicas:

• Comúnmente utilizan dos tipos de topologías híbridas (topología estrella-bus y estrella-anillo)
• Su diseño se basa en la combinación de otras topologías
• Estan conectadas a un concentrador

Lo que entendi:pueden utilizar diversas topologías para conectarse.

Pero Si falla algún nodo no le pasa nada a la red Es muy Rapido
 el acceso a la red Pero Si el concentrador principal se cae, se viene abajo toda la red Su costo de implementación es muy elevado
